電快速瞬變脈沖群是由電感性負載在斷開時,由于開關觸點間隙的絕緣擊穿或觸點彈跳等原因,在斷開處產生的暫態騷擾。當電感性負載多次重復開關,則脈沖群又會以相應的時間間隙多次重復出現。這種暫態騷擾能量較小,一般不會引起設備的損壞,但由于其頻譜分布較寬,所以會對電子、電氣設備的可靠工作產生影響。一般認為電快速瞬變脈沖群之所以會造成設備的誤動作,是因?yàn)槊}沖群對線路中半導體結電容充電,當結電容上的能量累積到一定程度,便會引起線路乃至設備的誤動作。

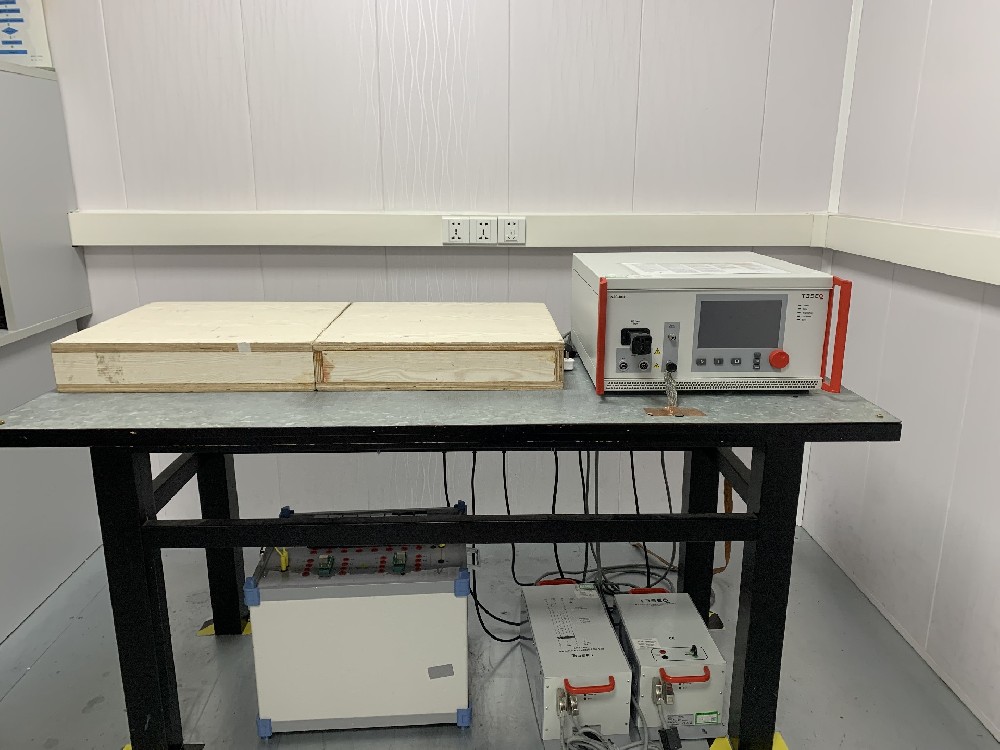

 電快速瞬變脈沖群干擾EFT測試內容:

 對電氣和電子設備的供電電源端口、保護接地PE、I/O(輸入、輸出)信號和數據控制端口在受到重復性快速瞬變脈沖群干擾時的性能進行評定。

 電快速瞬變脈沖群試驗的重復頻率一般為5kHz或100kHz。

 電快速瞬變脈沖群干擾EFT測試目的:

 重復快速瞬變?cè)囼?yàn)是一種將由許多快速瞬變脈沖組成的脈沖群耦合到電氣和電子設備的電源端口、信號和控制端口的試驗。試驗的要點是瞬變的短上升時間、重復率和低能量。電快速速變脈沖群試驗的目的就是為了檢驗電子、電氣設備在遭受這類暫態騷擾影響時的性能。

 針對電快速瞬變脈沖群干擾EFT電磁兼容測試,主要采用電源線和信號線的濾波及用鐵氧體磁芯來吸收的方式來預防和進行電磁兼容EMC防護設計。

 電快速瞬變脈沖群干擾EFT電磁兼容測試產品領域及檢測標準涵蓋:

 1、電工電子類:GB/T17626.4-2018,IEC 61000-4-4:2012

 2、信息技術設備類:GB/T17618-2015,CISPR 24:2010

 3、家用電器類:

 EN 55014-2:2015

 EN60730-1:2011

 EN 60730-2-7:2010

 EN 60730-2-9:2010

 EN 60730-2-14:1997+A2:2008

 GB16915.2-2012,IEC60669-2-1:2009

 4、軍用設備類:GJB 3947A-2009

 5、測量控制設備類:

 EN 61326-1:2013

 EN 61326-2-1:2013

 IEC 61326-2-6:2012

 GB/T18268.1-2010,IEC61326-1:2005

 GB/T18268.26-2010,IEC61326-2-6:2005

 6、軌道交通設備類:

 EN 50121-4:2016

 EN 50155:2017

 EN50121-3-2:2016

 T/CAMET 04002.1-2018

 T/CAMET 04002.2-2018

 T/CAMET 04002.3-2018

 T/CAMET 04003-2018

 EN 50121-5:2017

 GB/T 25119-2010,IEC60571:2006

 GB/T24338.4-2018,IEC 62236-3-2:2008

 GB/T24338.5-2018,IEC62236-4:2008

 GB/T24338.6-2018,IEC62236-5:2008

 7、可編程序控制器:GB/T15969.2-2008,IEC 61131-2:2007

 8、計算機設備類:GB/T9813.1-2016,GB/T 9813.2-2016,GB/T 9813.3-2017,GB/T9813.4-2017

 9、光伏產品類:NB/T 32004-2013CGC/GF 037:2014

 10、調速電氣傳動系統類:GB 12668.3-2012,IEC 61800-3:2004

 11、風力發電機組:NB/T 31004-2011

 12、量度繼電器和保護裝置:GB/T14598.26-2015,IEC 60255-26:2013

 13、醫用電氣設備類:YY 0505-2012,IEC 60601-1-2:2004

 14、報警系統:EN 50130-4:2011/A1:2014

 15、住宅樓宇系統:EN 50491-5-1:2010,EN 50491-5-2:2010,EN 50491-5-3:2010
